เขียนหน้านี้สักเล็กน้อยกันลืม เกี่ยวกับไฟใช้เลี้ยงบอร์ด Pro mini และขั้วต่อ ว่ามันอยู่ตรงไหน ดูภาพประกอบ

ไฟเข้าขั้วบวก-ลบสำหรับเลี้ยงบอร์ด
 ไฟเลี้ยงขั้วบวกเข้าที่ตำแหน่ง RAW Raw input voltage  คือ ไฟบวกเข้า แรงดันตั้งแต่ 9-12V (Unregulate คือ ยังไม่ได้ถูกลดแรงดัน)
ไฟขั้วลบเข้าที่ตำแหน่ง GND Ground ขั้วไฟลบ

ไฟออกจากบอร์ด (ผ่านการลดแรงดันแล้ว)
ไฟออกจากบอร์ดที่ขั้ว VCC 3.3V Regulated Voltage หมายถึงจุดที่ไฟออก บอร์ดรุ่นนี้มีไฟออก 2 แรงดัน คือ 3.3 และ 5 โวลท์ เนื่องจากบอร์ด Arduino มีตัวแปลงแรงดันอยู่ในตัว ดังนั้นเมื่อไฟเข้ามาที่ 9 หรือ 12 โวลท์ มันจะแปลงออกได้ โดยหากเราอยากรู้ว่ารุ่นที่ซื้อมาไฟออกเท่าไหร่ ให้เอามัลติมิเตอร์วัดตรงจุดนี้  และถ้านำอุปกรณ์อื่นๆ มาพ่วงให้มาจิ้มที่จุดนี้ครับ
ข้อมูลเพิ่มเติมเกี่ยวกับไฟเลี้ยงบอร์ด Arduino Pro Mini 5V or 3.3V?

 จุด A4,A5 ที่เห็นในรูปคือจุดที่ใช้ต่อเชื่อม กับอุปกรณ์ชนิด I2C เช่น LCD ครับ

เคยเล่นแต่ UNO R3 เจอ Pro mini ถึงกับมึน เริ่มแรกก็ต่อไม่ถูกแล้ว

มูลเหตุสืบเนื่องจาก Arduino มีลักษณะของลิขสิทธิ์ เป็นของฟรี ทั้ง software และ hardware ทำให้หลายเจ้าที่ผลิต hard ware ตัวนี้ ต่างคนต่างใช้ chipและอุปกรณ์ประกอบที่แตกต่างกัน  ของฝรั่งก็อีกอย่างของพี่จีนก้ออีกอย่าง ดังนั้น เมื่อพยายามหาวิธีการเชื่อมต่อโดยใช้วิธีปกติคงไม่เวิร์ก ซึ่งก็ไม่เวิร์กจริงๆ

บอร์ด Arduino Pro mini ของจีน

บอร์ด Arduino Pro Mini ของอเมริกา

สิ่งที่จำเป็นต้องมี เมื่อซื้อบอร์ดรุ่นเล็กกระจิ๋วแบบนี้คือตัวถ่ายข้อมูลจากคอมไปบอร์ด ซึ่งคือตัวนี้เขาเรียกว่า USB to TTL

USB to TTL ซึ่งผมต้องซื้อมาด้วย ไม่งั้นงานนี้ไม่สำเร็จ

อันดับแรก หาไดรวเวอร์ของตัว USB to TTL ชุดนี้ให้เจอ สังเกตุจาก Chip เล็กๆ ที่อยู่บนบอร์ดเล็กๆ หลังจากพยายามส่องผ่านแว่นขยายอย่างหนักหน่วง ก็เห็นว่าตัวนี้ใช้ Chip รุ่น CH340G ยี่ห้อ WDH

ขยายใหญ่ๆ .... เห็นรึยังว่าใช้ chip อะไร  มันคือ WDH CH340G

เสิร์ชเลย ค้นใน google .... CH340G Driver  เย้ เจอแว้ววววว รอดตายล่ะทีนี้
ลิงค์นี่เลย http://wch-ic.com/download/list.asp?id=126
มีนี่อีก http://www.squirrellabs.co.uk/downloads/drivers/CH340%20driver.zip

ขนาดบอร์ดอันเล็กกระจิ๋วต้องใช้แว่นขยายจริงๆ นะ

แว่นขยายจร้า.... ควรหาซื้อไว้ หาได้ตามร้านขายอุปกรณ์อิเล็คทรอนิคส์ ราคาไม่แพง

 ลงไดรเวอร์ตัว USB to TTL เสร็จ ลองต่อกับบอร์ดเล็ก ตามรูป
เสียบสายให้ถูกนะครับ ไม่งั้นไม่ทำงานไล่ดูตามสีเลย บอร์ดที่ต่างจากนี้ ก็อาจเสียบตำแหน่งขั้วต่างกัน ต้องดูให้ดีครับ วิธีการเสียบขั้ว หาอ่านได้จากลิงค์นี้ http://forum.arduino.cc/index.php/topic,149993.0.html
ผมค้นๆ มาดู มี chip บนบอร์ดแปลง USB to TTL หลายตัว และ แต่ละตัวก็มีวิธีการต่อที่แตกต่างกัน

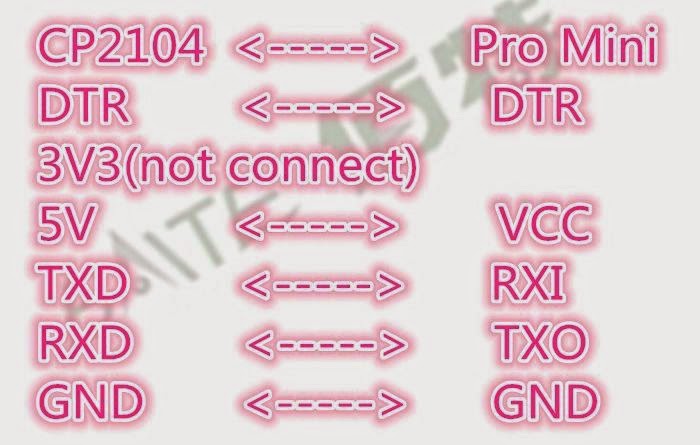

Chip รหัส CP2104

Chip รหัส CH340 ที่ผมใช้อยู่

Chip รหัส CH340 ที่ผมใช้อยู่ และวิธีการต่อ

Chip รหัส CP2102

 เมื่อ window7 เห็นบอร์ดแล้ว ก็เชื่อมต่อตามปกติ แล้ว เทสด้วยฟังก์ชั่นง่ายๆ เช่น Blink จากภาพของผมเชื่อมต่ออยู่ที่พอร์ต COM4 ของบางท่านอาจเป็น COM3 ได้ อันนี้ไม่ต้องแปลกใจ ส่วนพอร์ต COM1,COM2 เราหมดสิทธิ์ใช้เพราะคอมพ์จะจองเอาไว้ใช้งานเอง ดังนั้นเราทั่วไปจะใช้เริ่มต้นที่ COM3 เป็นต้นไปเสมอ เช็คพอร์ตและบอร์ดให้ตรง ..... เริ่ม Blink ได้เลย.........
สำเร็จ Blink ได้แล้ว....
ตอนถัดไปจะเริ่มต่อ DHT11 และ LCD 16X2 และ NRF2401 Wireless Module บน Pro Mini ครับ
